Chaveador/switcher RGB mecânico de 4 portas

Kit chaveador/switcher RGB mecânico de 4 portas (DB-9)

Este é um produto com a finalidade de permitir a seleção de até 4 fontes de sinal RGB de consoles enviando o sinal selecionado através de botões mecânicos a um conversor RGB para Componente JASNet Products. O switcher não necessita de fonte de alimentação e vem em uma caixa metálica, aumentando a imunidade a sinais interferentes que possam afetar a qualidade de imagem.

O kit acompanha 4 cabos de 1 metro para a extensão do tamanho dos cabos RGB de consoles já adquiridos e um cabo de 30cm para ligação ao conversor RGB para componente JASNet Products, por este motivo é necessário já possuir o conversor RGB para componente e os cabos RGB dos consoles que se deseja jogar.

 Produto com período estimado de produção de até 12 dias após a compra (podendo ocorrer antes deste período).


Características

 Permite a seleção do sinal RGB de até 4 consoles;
 Pode ter as entradas de sinal expandidas em modo encadeado (daisy chain) conectando a outro chaveador possibilitando o uso de até 7 console* (usando chaveador e cabos adicionais).
 Inclui todos os cabos necessários para o funcionamento;
 Não requer alimentação externa (sistema passivo);
 Acomodado em uma caixa de metal garantindo durabilidade e imunidade à ruídos externos (blindagem);


Instalação

 Conecte a ponta com cor cinza dos cabos com 1m de comprimento (conector fêmea) ao switcher na porta correspondente (letras "A" a "D"), os cabos de entrada de sinal vem identificados nas duas pontas com letras de "A" a "D" conforme botão de seleção correspondente.

 A outra ponta deste cabo com cor preta conecte ao cabo RGB para consoles JASNet Products;

 Conecte a ponta com cor cinza do cabo com 30cm de comprimento ao switcher na porta correspondente a saída de sinal (IN/OUT no switcher);

 A outra ponta deste cabo com cor preta conecte no conversor RGB para Componente JASNet Products onde antes era conectado o cabo RGB para consoles JASNet Products;

 Ligue a TV na entrada de vídeo componente, o console e selecione a entrada onde o console está conectado e pronto!

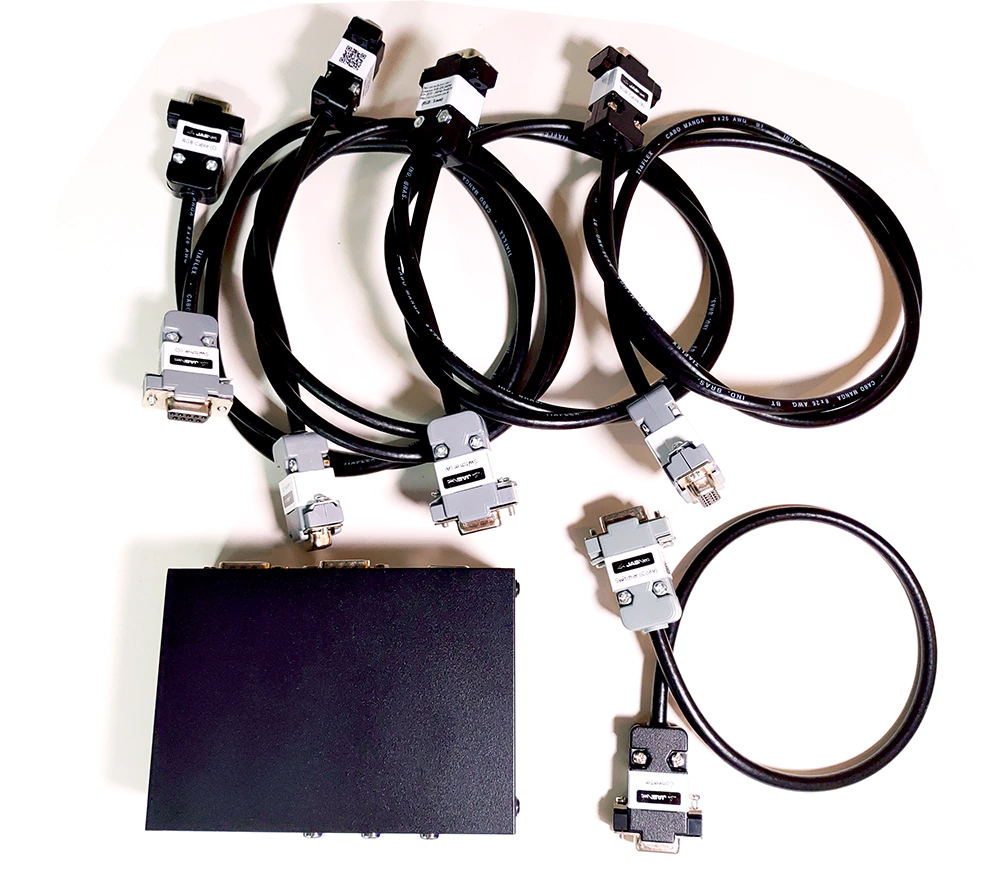

Incluso

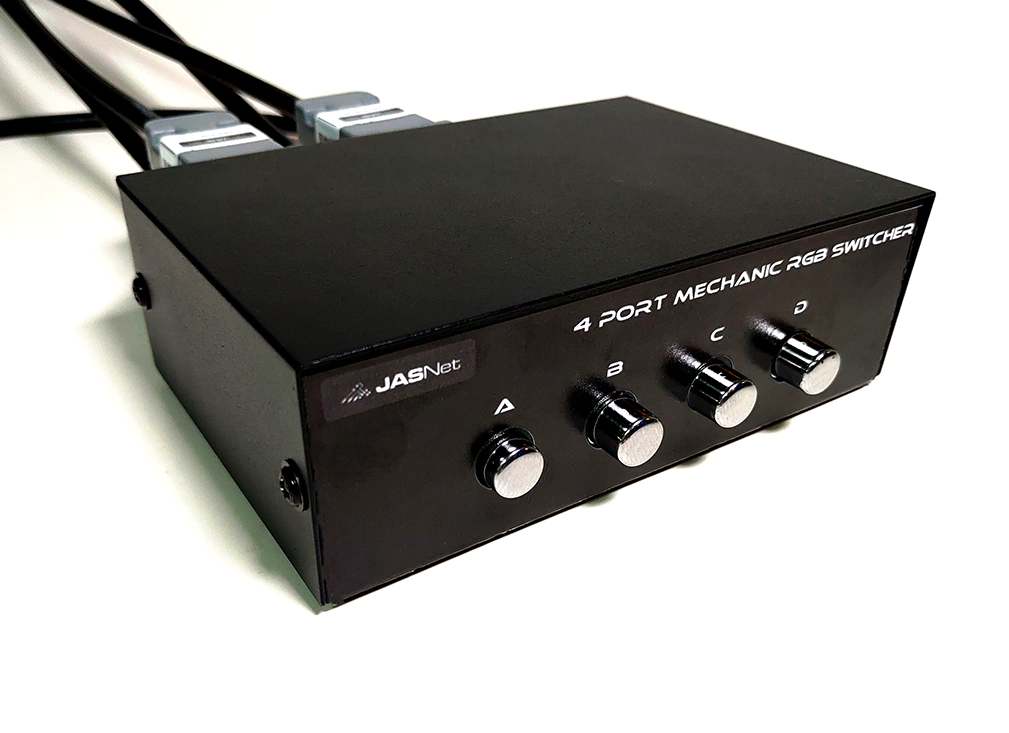

 1 x Chaveador mecânico de sinal RGB de 4 Portas JASNet Products (4 Ports Mechanic RGB Switcher);
 4 x Cabos RGB blindados DB-9M para DB-9F de 1m;
 1 x Cabo RGB blindado DB-9M para DB-9F de 30cm;

Especificações

Switcher 4 Portas
 Entrada de sinal: 4 x conector DB-9 Macho;
 Saída de sinal: 1 x conector DB-9 Fêmea;
 Método de seleção: Botão mecânico de pressão com retenção;
 Material: Chapa de metal 2mm;
 Dimensões: 120mm x 80mm x 41mm (CxLxA);
 Peso: 238g;

Cabos de sinal
 Material: Cabo de 8 vias de cobre 0,14mm com blindagem 80% cobre;
 Conectores: DB-9 (Macho e Fêmea);

Garantia

 É de 12 meses contra defeitos de fabricação. Problemas ocasionados pelo mal uso, manuseio ou ligação em desacordo com as especificações do produto não seráo cobertos pela garantia;
 O período de garantia pode ser consultado nos códigos QR presentes na parte de baixo do switcher e lateral de cabos RGB, recomenda-se utilizar o aplicativo "QR Code Reader" para ler o código em dispositivos Android;
 Caso o defeito do produto seja causado por mal uso ou ligação incorreta, o cliente pode optar pelo reparo do produto (quando possível), assim sendo serão cobrados os valores referentes a peças e mão-de-obra do cliente e o produto será devolvido em pleno funcionamento após o pagamento comprovado (método de pagamento a combinar);
 O envio do produto com defeito é por conta do comprador, a devolução é por conta do vendedor quando o defeito for avaliado como "de fábrica" caso não seja o cliente paga o frete de retorno;


Grato pela atenção!
