Conversor de vídeo RGB para Componente/S-Video/Composto para Neo-Geo MVS / ARCADE / JAMMA / Fliperama RGB Multi v1

Jogue seus jogos de Neo Geo MVS / Arcade / Consoles preferidos em qualquer TV com entrada de vídeo componente, S-Video ou vídeo composto com alta qualidade, na resolução original e sem atrasos de conversão

Produto com período estimado de produção de até 12 dias após a compra (podendo ocorrer antes deste período)..

O conversor RGB Multi Out da JASNet Products é um conversor de vídeo analógio com entrada RGB + Sincronismo Composto (RGBs ou RGB + C-Sync) e múltiplas saídas como vídeo composto, S-Video e Vídeo Componente, idealizando o primeiro conversor de desenvolvimento e produção nacional com esta configuração.

O conversor RGB Multi Out foi desenvolvido pensando na utilização em placas ARCADE JAMMA ou outros dispositivos com saída RGB e sincronismo composto e frequência horizontal de vídeo de 15KHz para resoluções Standard Definition (SD).

O produto deve ser usado com TVs CRT (Tubo) para um melhor resultado mas também pode ser utilizado em TVs digitais, desde que, a TV digital em questão tenha suporte a baixas resoluções (SD) na entrada que de sinal de vídeo que se deseja utilizar.

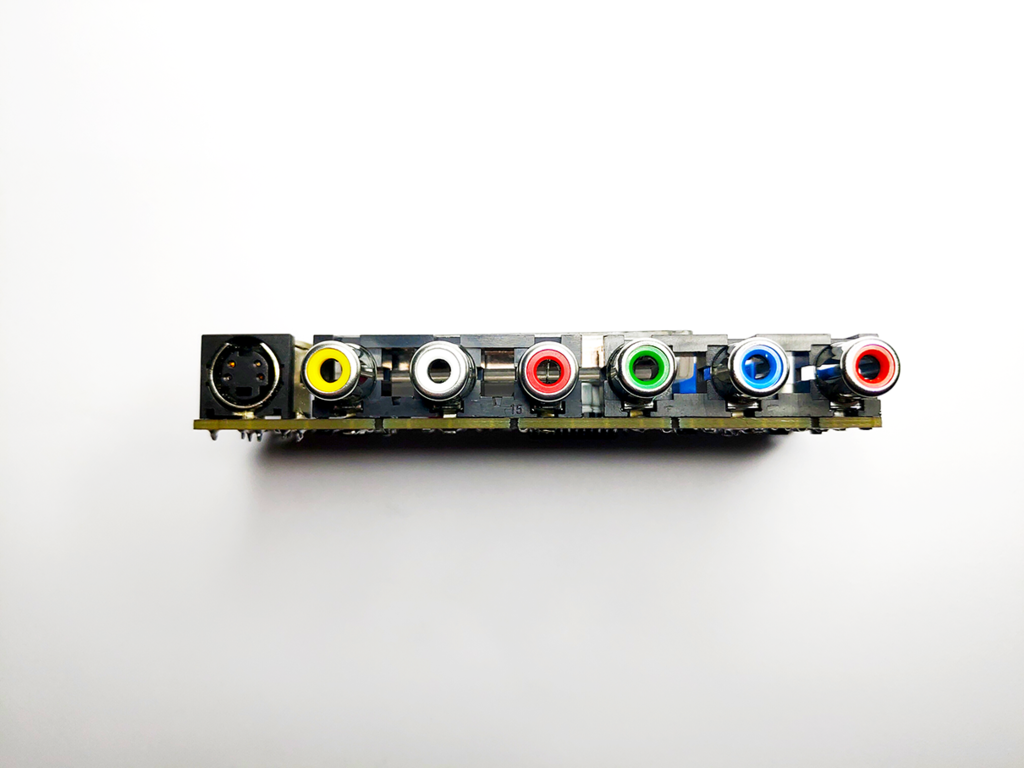

A apresentação deste conversor é em formato de placa para fácil integração internamente em gabinetes customizados (consolizeds) ou case, caso seja necessário utilizar de forma externa. A entrada de sinal é através do conector de 10 vias já utilizado em outros produtos da JASNet e a saída de sinal é feita através de conectores RCA (áudio, vídeo composto e vídeo componente).

Para a instalação do produto é necessário saber utilizar o ferro de solda para conectar os fios do chicote que acompanha o conversor a fonte de sinal de vídeo e áudio e saber encontrar os sinais necessários para o funcionamento do conversor.

Este conversor não faz nenhum processamento de resolução ou proporção de tela como os conversores com saída de vídeo VGA ou HDMI e fornece pela saída de vídeo componente a resolução original da placa ou sistema em que foi instalado.

Esta é a mais nova versão do produto que tem a mesma qualidade de imagem que as anteriores, além de também possibilitar a passagem direta de áudio estéreo através de conectores RCA.

Este produto é de uma série especial por este motivo ele tem uma tiragem limitada.

Vantagens

√  Fácil instalação: Apenas 10 fios que podem ser removidos/inseridos facilmente (conector);
√  Qualidade de imagem excepcional;
√  Identificação dos sinais na placa, juntamente com o ponto de conexão dos fios;
√  Não "redimensiona" nem "processa" a imagem como nos sistemas de conversão com saída VGA/HDMI;
√  Tecnologia analógica de alta velocidade: Elimina atrasos (lags) de conversão causados pelos conversores VGA/HDMI disponíveis no mercado;
√  Possibilita utilizar aparelhos de TV antigos (que não tem entrada de vídeo VGA/HDMI) como TVs de tubo por exemplo;
√  Ajustes individuais de nível de sinal RGB;
√  Plug and Play;
√  Contruído com componentes de alta qualidade e tecnologia SMD;
√  Placa pronta para integração ao gabinete/caixa;
√  De fácil adaptação, seja o gabinete ou case do console ou da placa ARCADE;
√  Sinal de vídeo separado da alimentação e sistema exclusivo de malha de terra = maior imunidade a interferências/ruídos;
√  Indicado para placas Arcade JAMMA;
√  Suporte nacional com experiência no produto que está sendo oferecido;
√  Garantia de 12 meses;

Compatibilidade

O RGB Converter Multi v1 é compatível com as seguintes tecnologias de TV:

√   TVs Analógicas (Tubo CRT/Projetor) com entrada de Vídeo Componente (Conector RCA Verde/Azul/Vermelho), S-Video (conector mini DIN com 4 pinos) ou vídeo composto (conector RCA amarelo);
√   TVs Digitais (Plasma/LCD/LED) com entrada de Vídeo Componente (Conector RCA Verde/Azul/Vermelho), S-Video (conector circular com 4 pinos) ou vídeo composto (conector RCA amarelo); *


* Algumas TVs de LED/LCD/Plasma da marca LG podem apresentam incompatibilidade em resoluções 240p e 224p através de vídeo componente, esta é uma incompatibilidade da TV e não do conversor, fique atento ao utilizar este produto com esta marca de TV.

Instalação

Na própria placa existem informações da função de cada fio no chicote (impresso perto do conector), além disso, o guia para instalação em placas JAMMA/ARCADE é fornecido posteriormente através de e-mail ou do link disponível através da leitura do código QR (QR Code) na etiqueta de controle de qualidade do produto (parte de baixo da placa).

Incluso

√   1 x Placa "RGB Converter Multi v1 montada ("RGB Converter Multi v1.0");
√   1 x chicote de 10 fios;

Garantia

Todos os produtos são testados e quando aplicável ajustados antes do envio, porém, mesmo assim podem ocorrer falhas. A garantia do produto:

√  É de 12 meses contra defeitos de fabricação. Problemas ocasionados pelo mal uso, manuseio ou ligação em desacordo com o guia de instalação não serão cobertos pela garantia.
√  Caso o defeito do produto seja causado por mal uso ou ligação incorreta, o cliente pode optar pelo reparo do produto (quando possível), assim sendo serão cobrados os valores referentes a peças e mão-de-obra do cliente e o produto será devolvido em pleno funcionamento após o pagamento comprovado (método de pagamento a combinar);
√  O envio do produto para avaliação é por conta do comprador, a devolução é por conta do vendedor caso detectado o defeito de fábrica;
√  É possível consultar a garantia, informações do produto e opções de contato fazendo uma leitura do código QR disponibilizado na etiqueta que tem o número de série do produto (normalmente em baixo do produto), esta leitura com um aplicativo de smartphone encaminha o cliente para um link correspondente ao seu produto.

Especificações

•   Entrada: Sinal de vídeo RGB - Vermelho(R), Verde(G) e Azul(B) com intensidade de 0,7Vpp (sinal positivo) + sinal de sincronismo composto (C-SYNC) negativo, com frequência horizontal de 15KHz (15.625Hz ~ 15.734Hz) e vertical de 30Hz ~ 60Hz;
•   Alimentação: 5VDC +/- 5%;
•   Consumo: 130mA (máximo);
•   Saída: Vídeo Componente através de conectores RCA (Vermelho(Pr), Azul (Pb) e Verde (Y));
•   Saída: S-Vídeo através de conector Mini DIN de 4 pinos;
•   Saída: Vídeo Composto através de conector RCA Amarelo(Video);
•   Ajustes: Intensidade de sinal RGB de entrada através de trimpots multivoltas (pré ajustado de fábrica);
•   Dimensções: 102,62mm x 38,18mm (48mm com conectores RCA) x 17mm (LxPxA)
•   Peso: 42g;

Grato pela atenção!

JASNet Products 2013-2023
