Kit Video Componente para Super Nintendo / Super Famicom

Kit Video Componente para Super Nintendo

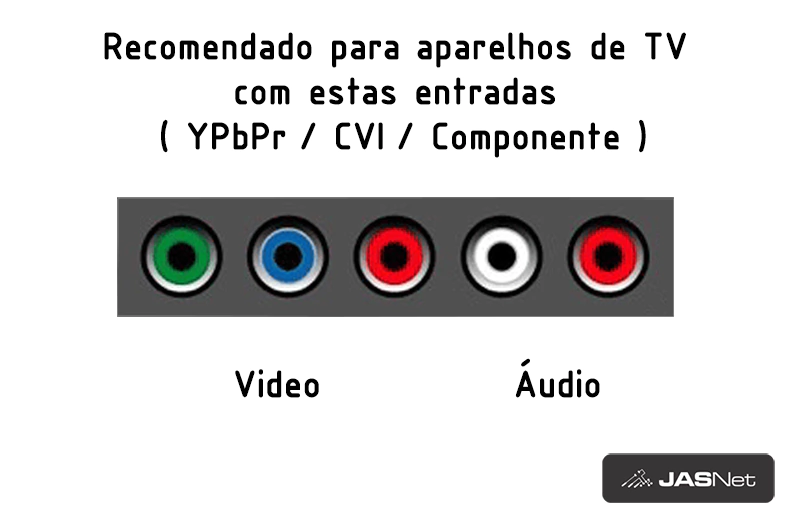

Este é um kit exclusivo, com ele você converte o sinal de vídeo RGB do seu console para Componente possibilitando a exibição da imagem do console na resolução original com a máxima qualidade e som estéreo na sua TV através de uma entrada de vídeo componente (conector RCA nas cores verde, azul e vermelho) e de áudio estéreo (conectores RCA nas cores vermelho e branco).

O Kit incluí o conversor RGB para Componente ESP v3c com Cabo de saída Video Componente / Áudio Estéreo + Fonte universal de 9V + Cabo RGB compatível para o uso com os consoles descritos.

 Produto com prazo de produção estimado de até 7 dias após a compra (podendo ocorrer antes deste período).


 Atenção! Os consoles que são suportados por este kit são:

 modelo SNS-001: Super Nintendo (primeiros modelos);
 modelo SHVC-001: Super Famicom (primeiros modelos);
 modelo SNSM-001 (BRA): Super Nintendo (para o Brasil);
 Nintendo64 / N64 modificado para ter RGB e C-Sync na saída Multi AV.

 No caso do console modelo SNSM-001 (BRA) pode ser necessária a modificação do console caso a placa seja do modelo SNSM-CPU-1CHIP-03, esta modificação consiste em soldar um resistor PTH entre dois pontos da placa para que o sinal de C-Sync seja direcionado para a saída Multi Out do console. Caso não seja possível pode ser fornecido um cabo RGB com sincronismo por Vídeo Composto ou por Luma (Y).
 Consoles SNES Baby / SNES Jr. não são compatíveis sem modificação.

O conversor

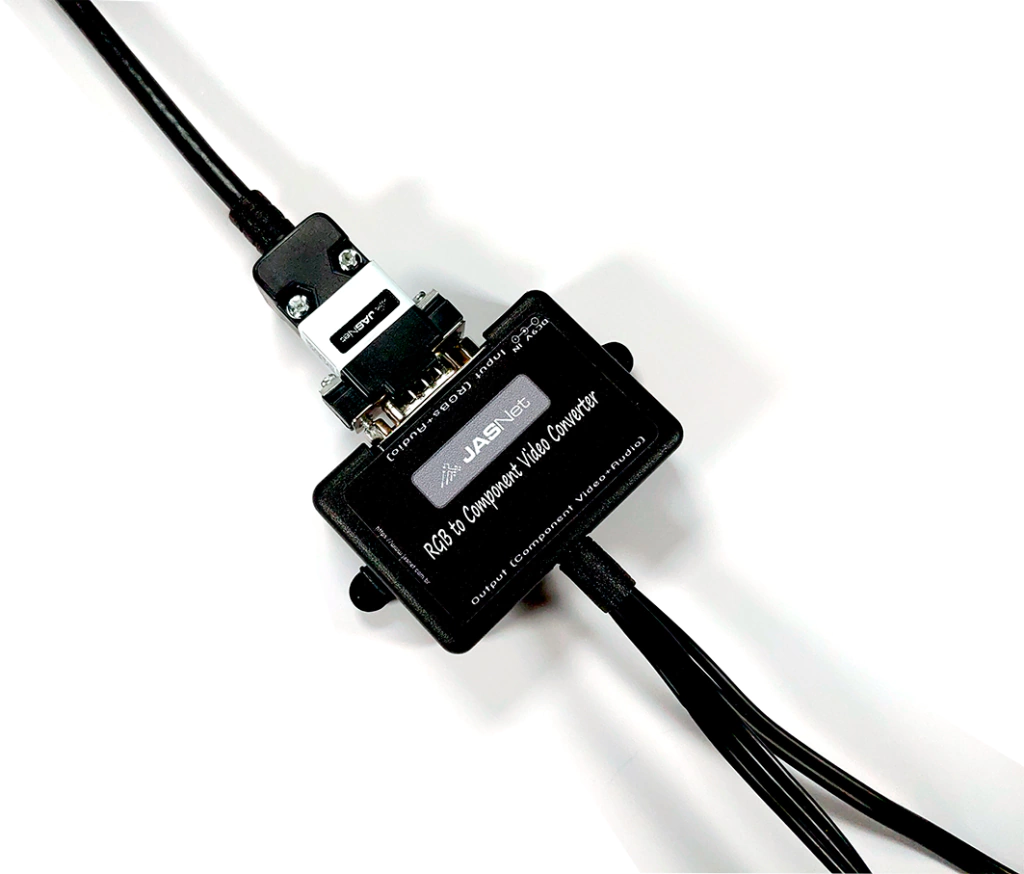

O novo conversor de vídeo RGB para componente ESP é um conversor especial premium (edição limitada), que foi desenvolvido com base no expertise adquirido com os conversores mais antigos desenvolvidos pela JASNet. Este conversor tem algumas melhorias sobre os anteriores como por exemplo o tamanho reduzido, uma caixa especial para acomodar a placa e um cabo de Audio e Víde unificado para a saída de sinal de vídeo componente (e áudio) já convertido (incluso no kit).

Este conversor foi desenvolvido para ser um conversor universal, ou seja, você pode usá-lo com vários consoles ou sistemas, necessitando apenas do cabo de entrada de sinal RGB (cabo entre o conversor e o console) para o console específico. O produto tem compatibilidade com os consoles de 4ª, 5ª e 6ª geração que tenham saída RGB através de conectores Multi Out ou Multi A/V (resolução SD - entralaçado ou progressivo) como por exemplo o Super Nintendo / Super Famicom, Mega Drive / Genesis (1, 2, 3), Playstation (1, 2 e 3), Sega Dreamcast, Sega Saturn, Neo-Geo (CD/AES) entre outros. O conversor também pode ser utilizado em consoles que tenham sido previamente modificados para ter saída RGB pelo conector Multi A/V, como por exemplo o Nintendo 64 e outros modelos de Super Nintendo / Super Famicom (diferentes da versão SNS-001/SNSM-001 BRA/SHVC-001).

Embora este produto funcione com as principais marcas de TVs analógicas (Tubo/CRT) e digitais (LCD/LED/OLED/Plasma/Projeção) do mercado, recomenda-se o uso com TVs analógicas (Tubo/CRT/Projeção) pela melhor qualidade de exibição comparando com as digitais (que podem processar a imagem internamente para que ela preencha a tela e em alguns casos não apresentam uma qualidade muito fiel nas cores, principalmente os modelos de mais baixo custo), caso opte por uma TV com tecnologia digital, é recomendado o uso de marcas que tenham suporte a baixas resoluções pela entrada de vídeo componente como por exemplo Sony, Samsung e Panasonic, outras marcas podem funcionar também (porém é necessário testar).


Características

 Permite a conversão de sinal de vídeo de vários sistemas através de um cabo RGB específico para cada console;
 Suporta resoluções Standard Definition (SD) em modo entralaçado/progressivo;
 Possibilita utilizar aparelhos de TV antigos para jogar (que não tem entrada de vídeo VGA/HDMI);
 Tecnologia de conversão analógica de alta velocidade, elimina atrasos de conversão (lags) e não “redimensiona” nem “processa” a imagem como os sistemas de conversão digital (HDMI) possibilitando assim a exibição da resolução real da imagem do console;
 Utiliza a mesma topologia de conversão do conversor “compact” (conversor vendido a mais de 5 anos);
 Fácil instalação, necessitando apenas conectar o cabo que vai a TV e o cabo que vai ao console ao conversor;
 Saída de audio/vídeo em um único cabo (incluso);
 Acomodado em uma caixa de ABS para a proteção da placa;
 Tamanho compacto, apenas 6cm x 4cm x 2cm (CxLxA);
 Construído com componentes SMD de alta qualidade;

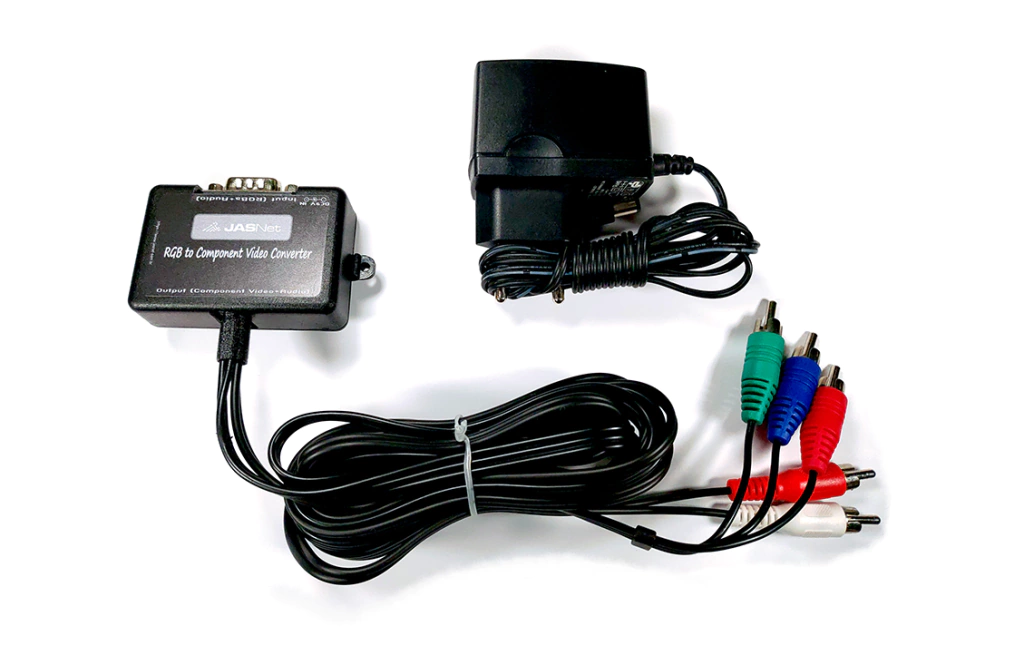

Incluso

 Fonte universal de 9VDC @ 0,6A (600mA);
 Conversor RGB para Video Componente ESP (v3c) com cabo de saída unificado (Multi Out - Video Componente + Áudio Estéreo);

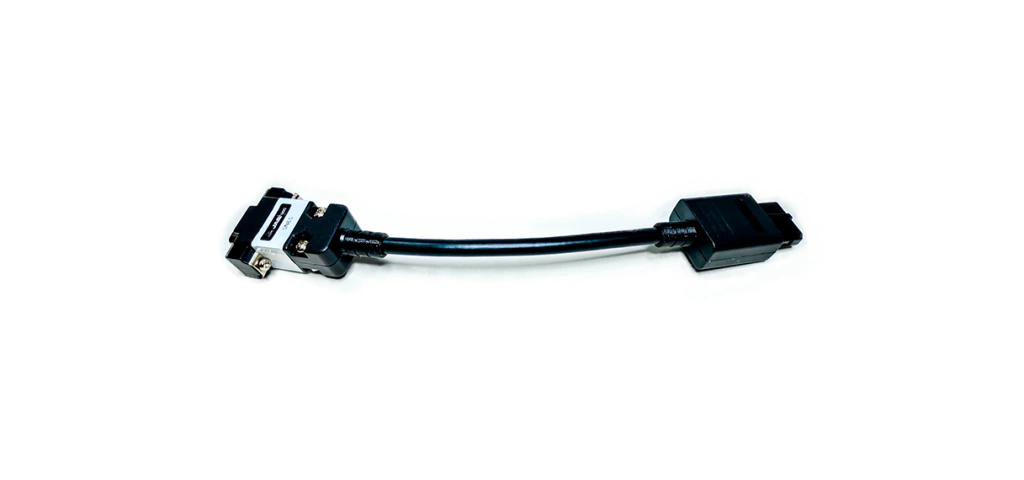

 Cabo RGB para o console Super Nintendo / Super Famicom (conector Multi Out de 12 pinos);

Especificações

Alimentação
 Alimentação de 9VDC +/- 5% (obitda de fonte externa - inclusa no kit)
 Consumo de 120mA (máx);

Vídeo
 Entrada de sinal de vídeo RGB - Vermelho(R), Verde(G) e Azul(B) com intensidade de 700mVpp (sinal positivo) + sinal de sincronismo composto (CSYNC) com polaridade negativa, frequência horizontal de 15KHz (15.625Hz ~ 15.734Hz) e vertical de 30Hz ~ 60Hz;
 Saída de sinal - Vídeo Componente através de conectores RCA (Vermelho(Pr), Azul (Pb) e Verde (Y));
 Ajustes de intensidade de sinal RGB (interno);
 Recomendado para resoluções Standard Definition (SD);

Áudio
 Áudio estéreo (passthrough);

Garantia

 É de 12 meses contra defeitos de fabricação. Problemas ocasionados pelo mal uso, manuseio ou ligação em desacordo com as especificações do produto não seráo cobertos pela garantia;
 O período de garantia pode ser consultado nos códigos QR presentes na parte de baixo do conversor e lateral de cabos RGB, recomenda-se utilizar o aplicativo "QR Code Reader" para ler o código em dispositivos Android;
 Caso o defeito do produto seja causado por mal uso ou ligação incorreta, o cliente pode optar pelo reparo do produto (quando possível), assim sendo serão cobrados os valores referentes a peças e mão-de-obra do cliente e o produto será devolvido em pleno funcionamento após o pagamento comprovado (método de pagamento a combinar);
 O envio do produto com defeito é por conta do comprador, a devolução é por conta do vendedor quando o defeito for avaliado como "de fábrica" caso não seja o cliente paga o frete de retorno;


Grato pela atenção!
JASNet Products® - A mais de 10 anos desenvolvendo os melhores conversores do Brasil!
